Πώς λειτουργεί το διοξείδιο του πυριτίου στον παράγοντα πλέξης;
Μηχανισμός ματίσματος
Καθώς στεγνώνει μια μεμβράνη χρώματος, τα ομοιόμορφα διεσπαρμένα σωματίδια παράγοντα στρώσης διοξειδίου του πυριτίου μέσα στην εφαρμοζόμενη μεμβράνη δημιουργούν μια μικρο-άλεση της επιφάνειας.
Το προσπίπτον φως αντανακλάται διαδοχικά από αυτή την πολύ τραχιά επιφάνεια, μεταφέροντας την εντύπωση χαμηλής στιλπνότητας ή εμφάνισης ματ (σχήμα 2).
Παράγοντες που επηρεάζουν την απόδοση του στρώματος
Τρία σημαντικά χαρακτηριστικά του πυριτίου καθορίζουν την αποτελεσματικότητα των διαφορετικών προϊόντων πυριτίας :
όγκος πόρου (πορώδες)
.μέγεθος σωματιδίου
.επιφανειακή επεξεργασία
Όγκος πόρων
Τα σωματίδια πυριτίας μας μπορούν να εμφανιστούν ως μικροσκοπικά σφουγγάρια. Το πορώδες αυτού του εξαιρετικά πορώδους υλικού εκφράζεται από τον όγκο πόρων, ο οποίος υποδεικνύει την ποσότητα των εσωτερικών κενών στο σωματίδιο του πυριτίου. Όσο υψηλότερος είναι ο όγκος των πόρων του πυριτίου, (βλέπε σχήμα 5). Αυτό οφείλεται στο ότι τα σωματίδια υψηλού πορώδους είναι ελαφρύτερα, παρέχοντας έτσι μεγαλύτερο αριθμό σωματιδίων ανά μονάδα βάρους.
Μέγεθος σωματιδίου

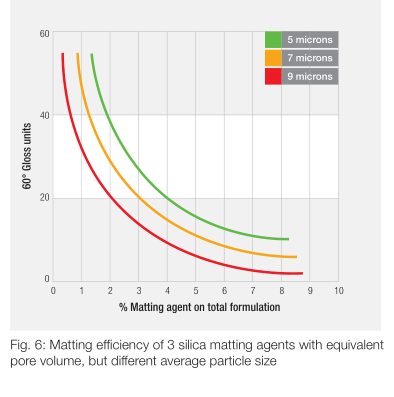

Οι παράγοντες στίλβωσης είναι διαθέσιμοι σε ένα ευρύ φάσμα ακριβώς καθορισμένων μέσων μεγεθών σωματιδίων, με πολύ ακριβή ελεγχόμενη κατανομή μεγέθους σωματιδίων. Όσο μεγαλύτερο είναι το μέσο μέγεθος των σωματιδίων, τόσο μεγαλύτερη είναι η αποτελεσματικότητα του ματίσματος (βλέπε σχήμα 6). Αυτό οφείλεται στα μεγαλύτερα σωματίδια που δημιουργούν τον υψηλότερο βαθμό επιφανειακής μικροκονιοποίησης. Ωστόσο, ένα σωματίδιο μπορεί να οδηγήσει σε απαράδεκτη επιφάνεια
εμφάνιση ή αίσθηση, αν είναι υπερβολικά χοντρή
οι ιδιότητες μπορούν να επιτευχθούν μόνο επιλέγοντας τον αντιδραστήριο SYLOID® με κατάλληλο μέγεθος σωματιδίων σε σχέση με το ξηρό πάχος της μεμβράνης επικαλύψεων.
Επιφανειακή επεξεργασία (Εικ. 7)
Μερικά προϊόντα από σίλικα είναι επιφανειακά επεξεργασμένα με προσεκτικά επιλεγμένες οργανικές ενώσεις (π.χ. κεριά). Η επεξεργασία με κερί εμποδίζει την καθίζηση, ιδιαίτερα το σχηματισμό σκληρών ιζημάτων, ειδικά σε χαμηλής ιξώδους, διαυγείς βερνίκια. Τα προϊόντα που έχουν υποστεί επεξεργασία με κηρό μπορεί επίσης να συμβάλλουν θετικά
βελτιώνοντας και άλλες επιφανειακές ιδιότητες, όπως αντοχή σε μαργαριτάρια και γρατσουνιές. Τα προϊόντα που έχουν υποστεί επεξεργασία με κερί μπορούν να παρουσιάζουν χαμηλότερη αποτελεσματικότητα από τα μη επεξεργασμένα προϊόντα με παρόμοιο μέγεθος σωματιδίων. Εκτός από τον παράγοντα πλέξης διοξειδίου του πυριτίου, άλλες ιδιότητες σχηματισμού και εφαρμογής επηρεάζουν την τελική στιλπνότητα.
Πάχος ξηρού φιλμ (σχήμα 8)
Όσο υψηλότερο είναι το βάρος της μεμβράνης σε δεδομένο επίπεδο προσθήκης επιλεγμένου προϊόντος παράγοντα πλέξης, τόσο μικρότερη είναι η επίδραση της στρώσης. Για τα μαλακά παχύ φιλμ αποτελεσματικά, συνιστάται η επιλογή του μεγαλύτερου αποδεκτού προϊόντος μεγέθους σωματιδίων.
Άλλοι παράγοντες (σχήμα 9)
Καθώς το απαιτούμενο επίπεδο προσθήκης των παραγόντων ματίσματος για να επιτευχθεί μια καθορισμένη στιλπνότητα εξαρτάται από την ποσότητα και τη δυναμική της συρρίκνωσης του φιλμ που συμβαίνει κατά την διάρκεια της ξήρανσης, η αποτελεσματικότητα του ματίσματος μπορεί επίσης να επηρεαστεί από:
το σύστημα ρητίνης (διαφορετικοί μηχανισμοί σκλήρυνσης)
. η περιεκτικότητα σε στερεά (ή η ποσότητα πτητικών ενώσεων όπως είναι οι διαλύτες)
ο τύπος του διαλύτη (διαφορετική πίεση ατμών)
.η μέθοδος ξήρανσης (γρήγορη ή βραδεία ξήρανση)
